NapKollektorMozgato

Egy körsínen alul-felül kerekek futnak. Oldalt pedig (1/2 colos) lánc van fixen ráhegesztve, amin egy, a mozgatóberendezéshez rögzített tengelyen forgó lánckerék tud futni: a tükrökhöz és a sínkerekekhez rögzített keret egy téglalap alapú hasáb, melynek csúcsa a lent található siklócsapágy

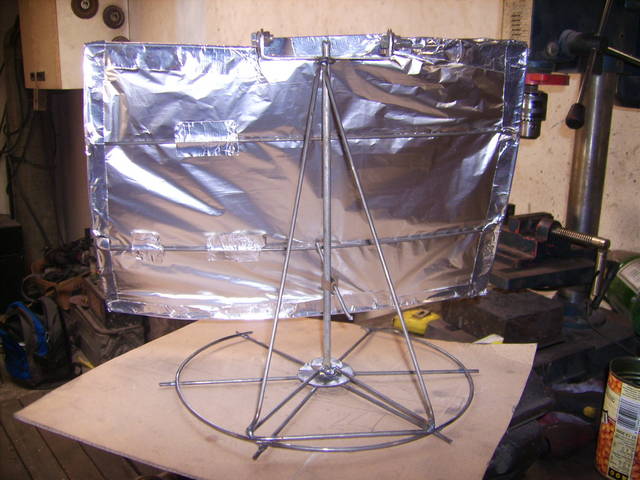

Eredeti drótvázmodell a mozgatószerkezethez   Ezen kis drótmodellhez képest a középrész megváltozott (mint a NapKollektor oldalon látható). Középre a modellben a forgástengely helyén levõ csõ teljesen felesleges.

img src="http://www.ideje.hu/images/Energy/NapTukrok_m/NapTukor_modell_2899.jpg"

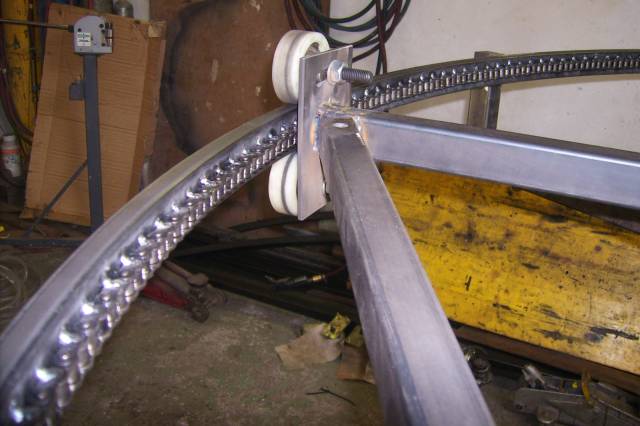

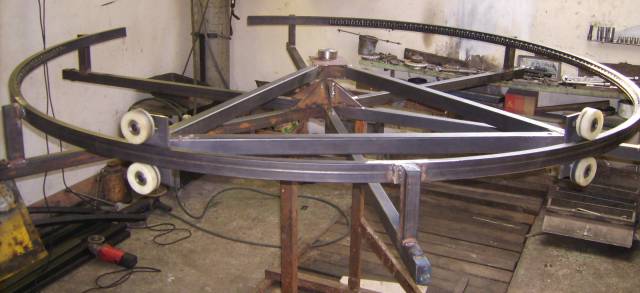

Mozgatószerkezet kerületi lánchajtással:

img src="http://www.ideje.hu/images/Energy/NapTukrok_m/NapTukorMozgato_dsci3086_m.jpg"

img src="http://www.ideje.hu/images/Energy/NapTukrok_m/NapKollektorMozgato_hajtas_3085_m.jpg"

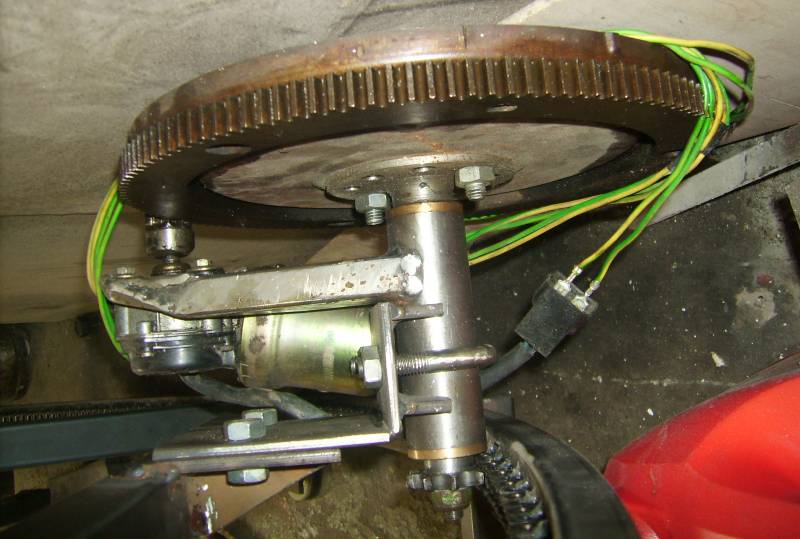

img src="http://www.ideje.hu/images/Energy/NapKollektor/NapKollektor_lanchajtas_dsci3131_l.jpg"

 További képek és VIDEOK
