FaelGazositoVizmelegito

 Vizet melegíteni (pl. téli fûtéshez), de néha gázmotort (vagy radial outward flow radial turbine detonációs ciklusú gázturbinát) is akar hajtani (de nem jármûvet, hanem áramfejlesztõt, darálót, stb...), akkor:

img src="http://www.ideje.hu/images/Energy/WoodGasifier/WoodGasifier_and_fluegascondensation_waterheater_m.jpg"

A fenti rajz nagyon régi (még az elsõ kezdetleges kísérlethez készült). A fényképekbõl is látszik, hogy 3 kamrát készítünk:

• nagy égéstér. Benne
• A. desztillációs csõ

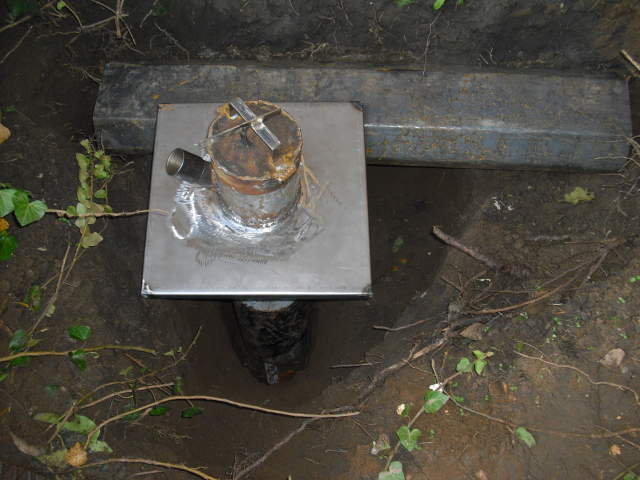

• B. redukciós csõ
• R. E. MATHOT, M.E. Gas-Engines and Producer-Gas Plants
  • cell 2010-ben kapta meg a könyvet (amiben rengeteg hasznos kép van, ami a fenti oldalon nincs) puhakötésben innen és örömteli volt a sok hasznos ábra és adat mellett, hogy a kitalált koncepciót megerõsíti:
  • a 197.oldalon: Thwaite employs two vessels which serve alternately as distilling
  • mellesleg errõl a "3-kamrás" elrendezésrõl (ha úgy tetszik: 1 nagy kamra + benne 2 csõ) éppen nincs ábra, de mivel magam is erre jutottam, nem hiszem, hogy meglepõ dolgot mutatna a rajz. Fantasztikusan jó érzés volt ezt a mondatot leírva látni.
  • máshol ír adatokat, amibõl kiderül, hogy míg a redukciós térbõl elfogy 5kg anyag (aprított faszén), addig az oxidációs térbõl 150kg (hasáb-)fa. Ez az aprítási munkát roppant mértékben lecsökkenti - nagy örömünkre !

A javaslat az, hogy FolyadékDugattyúsBetaStirling segítségével a kalorikus gáz, és az Atkinson (vagy Otto) motor kipufogógáz hulladékhõjének pár (4-8) %-át munkává alakítjuk, miközben ezek hõmérséklete kb. 350 C-re csökken. A hõ további részét a gázgenerátor által beszívott levegõ elõmelegítésére használhatjuk. Ezzel a becslések szerint nem túl bonyolult technikával 1kg fa / kWh közelébe juthatunk (vagyis 1kg kukoricaszár, ami sok helyen ingyen melléktermékként "terem", kb 47 Ft elektromos energia + 35 Ft gázhõ kiváltására alkalmas). Az erõmû bekerülési (ön)költsége kb 250 Eur / kWe. A belsõégésû motor valamivel olcsóbb, a Stirling valamivel drágább (de az csak a kWe kis részét hozza).



• saválló, túlméretezett (ill. csökkent teljesítményen járatott) hõcserélõ esetén a füstgázból a víz nagy része lekondenzál. Ez legalább 15-20% -ot jelent hatásfokban, de nedves üzemanyagnál jóval többet

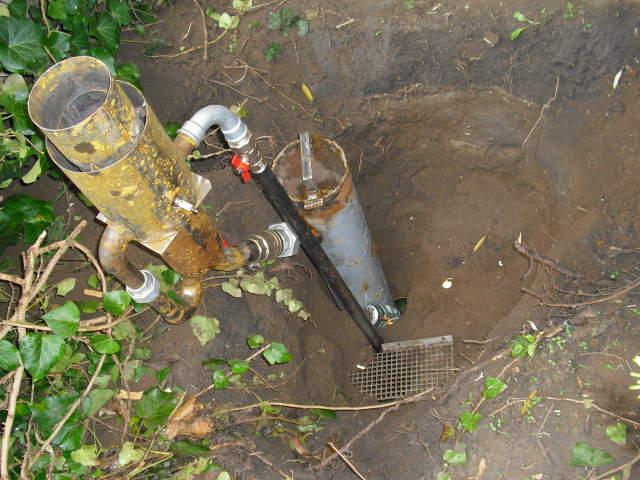

• economizer (bemeno levego a kopenyben elomelegszik, az égésteret hûti)
• az egyik tér, ahol a primer levegõt beadjuk, célszerûen nagyobb. Ha viszont nyomás alatt is ki akarjuk próbálni (velox kazán, ill. fagázfejleszto + a végén bypass levego => turbina ), akkor mindkettõ d=150mm -es lehet egy kísérleti példányban
• ...

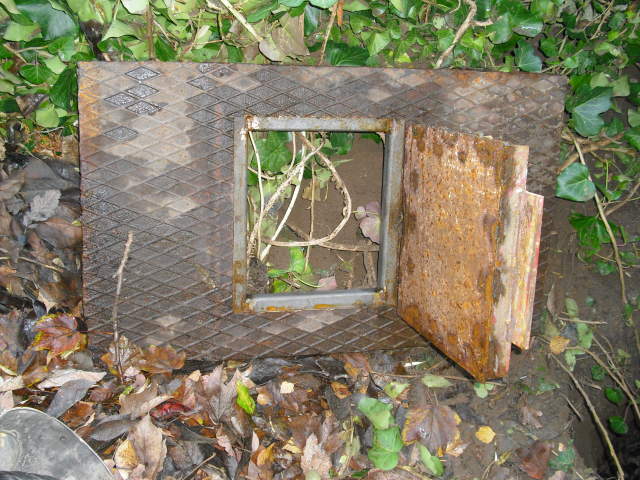

igen olcsó, gyorsan elkészíthetõ, módosítható, de jármûben nem alkalmazható, és a hamu kiszedése nehézkes (szerencsére ritkán kell)

 img src="http://www.ideje.hu/images/Energy/WoodGasifier/StableGasifer/m/GasifierBurningChamberWithEconomizer2.jpg"



img src="http://www.ideje.hu/images/Energy/WoodGasifier/StableGasifer/m/ReductionTubeInplace_2180.jpg"



img src="http://www.ideje.hu/images/Energy/WoodGasifier/StableGasifer/m/TrapDoor_2181.jpg"

további képek

 TODO: képek beásás után



---
